Регулировка механизма переключения передач

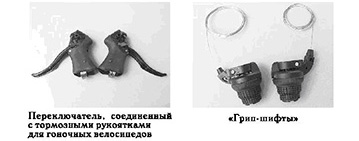

Система переключения передач велосипеда состоит из переключателей, переднего и заднего механизмов, кассеты (трещотки) заднего колеса и системы передних звездочек с шатунами. Очень важно правильно отрегу¬лировать механизм переключения передач, чтобы он нормально функци¬онировал. Есть несколько типов переключателей: манетки, «грип-шифты», а ташке совмещенные с тормозными рукоятками (см. на фото).
Важные замечания по регулировке механизма переключения передач:
Расстояние между рамкой переднего переключателя и большой звездочкой должно быть в пределах 1 -3 мм, они должны быть параллельны.
При переключении нажимайте на рукоятку переключателя {манетку) плавно, не допускайте переключения в момент сильного натяжения цепи, что может привести к ее обрыву. Если при переключении раздается посторонний шум, необходимо отрегулировать взаимное расположение переключателя и цепи.
Не переключайте передачи на остановке, звездочки должны вращаться для перевода цепи.
Не вращайте педали в обратную сторону при переключении — это может привести к соскоку цепи и повреждению механизма переключения.
Если цепь установлена на самую маленькую переднюю звезду и самую маленькую заднюю, это приведет к перекосу и возникновению сильного трения между цепью, скобой переключателя и звездами. Во избежание поломки не допускайте этого.

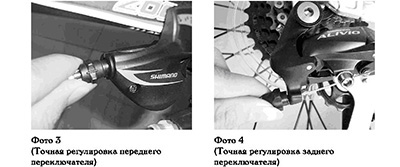

Повесьте велосипед на специальный станок перед началом регулировки. Плавно потяните трос внутреннего переключателя, чтобы убедиться, что он соединен с тросом внешнего переключателя. Во время регулировки, если цепь не может перейти на самую маленькую звезду задней кассеты или передней системы или соскакивает с нее, вращайте регулировочный винт Low-gear {«L») заднего или переднего переключателей соответственно; если цепь не переходит на большие звезды кассеты или системы или соскакивает с них, вращайте регулировочный винт Hi-gear («H») (см. фото 1 и фото 2). Если цепь не переходит на соседнюю звездочку во время регулировки переднего (или заднего) переключателя, вращайте регулировочную гайку точной настройки соответствующего переключателя (см. фото 3 и фото 4)
